Apa Itu Kipas Sentrifugal AC Industri?

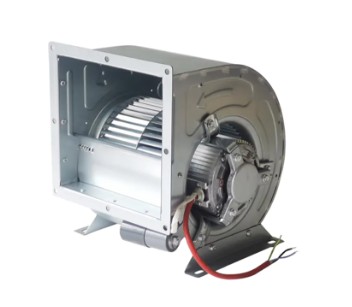

Sebuah kipas sentrifugal AC industri merupakan suatu alat ventilasi yang ditenagai oleh arus bolak-balik (AC). Prinsip kerja intinya memanfaatkan gaya sentrifugal yang dihasilkan oleh putaran impeller untuk menarik udara secara aksial, memutarnya 90 derajat, dan mengeluarkannya secara radial. Dibandingkan dengan kipas aksial, kipas sentrifugal dapat menghasilkan tekanan statis yang lebih tinggi (biasanya mencapai 500–3.000 Pa), menjadikannya sangat cocok untuk skenario industri yang memerlukan mengatasi hambatan saluran, hambatan filter, atau pengiriman udara jarak jauh.

Berdasarkan struktur impeller, kipas sentrifugal AC industri terutama diklasifikasikan menjadi tiga jenis: bilah melengkung ke depan , bilah melengkung ke belakang , dan bilah radial . Kipas bilah melengkung ke belakang menawarkan efisiensi tertinggi (hingga 85% atau lebih) dengan kebisingan yang lebih rendah, menjadikannya ideal untuk pengoperasian terus-menerus dalam jangka waktu lama. Kipas dengan bilah melengkung ke depan dapat menghasilkan tekanan yang lebih tinggi pada diameter impeler yang sama tetapi dengan efisiensi yang sedikit lebih rendah. Kipas bilah radial unggul dalam menangani gas yang mengandung debu dan banyak digunakan dalam pengangkutan material dan sistem aliran udara yang diinduksi boiler.

Keuntungan Inti untuk Aplikasi Industri

Kemampuan Pengiriman Udara Bertekanan Tinggi

Dalam sistem ventilasi industri, fakuntukr-fakuntukr seperti panjang saluran, jumlah tikungan, dan resistansi filter secara signifikan meningkatkan resistansi sistem. Kipas aksial biasa biasanya menawarkan tekanan statis dalam kisaran 50–200 Pa, yang tidak cukup untuk kebutuhan saluran yang rumit. Namun, kipas sentrifugal AC industri memberikan tekanan statis mulai dari 500–3.000 Pa , bahkan beberapa model bertekanan tinggi melebihi itu 5.000 Pa , dengan mudah mengatasi saluran multi-bagian, filter efisiensi tinggi, dan ketahanan penukar panas untuk memastikan aliran udara yang memadai di ujung terminal.

Pengoperasian yang Stabil dan Andal

Kipas sentrifugal AC industri digerakkan oleh motor induksi AC, tidak memerlukan sirkuit pergantian elektronik yang rumit. Strukturnya yang sederhana menghasilkan tingkat kegagalan yang rendah. Dalam kondisi operasi standar, kipas sentrifugal industri berkualitas tinggi dapat mencapai a waktu rata-rata antar kegagalan (MTBF) lebih dari 30.000 jam , dengan beberapa model menampilkan gulungan dan bantalan bola yang seluruhnya terbuat dari tembaga yang dapat bertahan hingga 50.000 jam. Keandalan yang tinggi ini sangat penting untuk aplikasi penting non-stop seperti pendinginan pusat data dan ventilasi pabrik kimia.

Cakupan Daya dan Spesifikasi yang Luas

Kipas sentrifugal AC industri mencakup rentang daya yang sangat luas, mulai dari Kipas pendingin peralatan kecil 50 W to unit ventilasi industri besar melebihi 55 kW . Cakupan aliran udara berkisar dari 100 m³/jam hingga lebih dari 100.000 m³/jam, dengan diameter impeler berkisar antara 100 mm hingga 2.000 mm, mampu memenuhi hampir semua kebutuhan industri mulai dari pendinginan peralatan elektronik presisi hingga ventilasi pabrik skala besar.

Kriteria Seleksi dan Praktik Terbaik

Parameter Pemilihan Kunci

Saat memilih kipas sentrifugal AC industri, parameter inti berikut harus dipertimbangkan secara komprehensif:

• Aliran Udara (Q) : Satuan m³/jam atau m³/s, dihitung berdasarkan volume ruang ventilasi dan laju pergantian udara
• Tekanan Total atau Tekanan Statis (P) : Satuan Pa, memerlukan perhitungan tahanan saluran, tahanan filter, dan kehilangan tekanan dinamis saluran keluar
• Kekuatan (N) : Satuan kW, diperkirakan menggunakan rumus N = (Q × P) / (3600 × η × 1000), dimana η adalah efisiensi kipas
• Kecepatan Rotasi (n) : Satuan rpm, biasanya 1.450 rpm (motor 4 kutub) atau 2.900 rpm (motor 2 kutub)
• Tingkat Kebisingan : Unit dB(A), kipas bilah melengkung ke belakang biasanya 3–8 dB(A) lebih senyap dibandingkan kipas bilah melengkung ke depan
• Peringkat Perlindungan (IP) : IP54 atau lebih tinggi direkomendasikan untuk lingkungan lembab atau berdebu

Skenario Aplikasi dan Referensi Seleksi

Pedoman Instalasi dan Pengoperasian

Untuk memastikan pengoperasian kipas sentrifugal AC industri yang efisien dan stabil, hal-hal berikut harus diperhatikan selama pemasangan dan pemeliharaan rutin:

1. Isolasi Getaran Fondasi : Kipas dengan daya melebihi 3 kW harus dilengkapi dengan isolator atau bantalan getaran, yang mengurangi transmisi getaran hingga lebih dari 80% untuk mencegah gangguan pada struktur bangunan dan peralatan presisi yang berdekatan
2. Perlindungan Saluran Masuk : Pasang jaring pelindung pada saluran masuk udara dengan ukuran jaring tidak lebih besar dari 20 mm untuk mencegah tertelannya benda asing dan kerusakan impeler; tambahkan filter efisiensi primer di lingkungan berdebu
3. Koneksi Fleksibel : Gunakan sambungan fleksibel berbahan kanvas atau silikon (panjang 150–300 mm) antara saluran masuk/keluar kipas dan saluran untuk menghindari transmisi langsung tegangan saluran ke rumah kipas
4. Pemeliharaan Terjadwal : Periksa suhu bearing dan kondisi pelumasan setiap kali 2.000 jam operasional ; ganti gemuk setiap 8.000 jam operasional ; membersihkan akumulasi debu impeler setiap tahun—penumpukan debu yang ketebalannya melebihi 1 mm dapat mengurangi efisiensi sebesar 5% –10%
5. Perlindungan Bermotor : Motor yang melebihi 2,2 kW harus dilengkapi dengan relai beban berlebih termal atau pelindung motor untuk mencegah kejenuhan akibat pengoperasian rotor terkunci atau kehilangan fasa

Faktor Penting yang Mempengaruhi Kinerja dan Umur

Kondisi Lingkungan Pengoperasian

Untuk setiap kenaikan suhu ruangan sebesar 10°C, laju penuaan isolasi belitan motor meningkat sekitar dua kali lipat. Ketika suhu lingkungan melebihi 40°C , daya pengenal motor harus diturunkan: 95% pada 45°C, 90% pada 50°C, dan 85% pada 55°C. Di lingkungan dengan kelembapan tinggi (kelembaban relatif >85%), motor tertutup penuh dengan pemanas anti-kondensasi harus dipilih untuk mencegah degradasi insulasi akibat penyerapan kelembapan selama penghentian.

Untuk lingkungan yang mengandung gas korosif (seperti bengkel kimia atau fasilitas pelapisan listrik), impeler kipas dan rumah kipas harus terbuat dari bahan yang mudah terbakar. Baja tahan karat 304 atau 316 , atau diolah dengan lapisan anti korosi resin epoksi. Pelat baja galvanis biasa di lingkungan asam mungkin memiliki masa pakai yang lebih pendek hingga 30% –50% dari kondisi pengoperasian normal.

Pencocokan Sistem dan Optimasi Titik Operasi

Efisiensi pengoperasian kipas sebenarnya bergantung pada seberapa cocok titik kerja dengan kurva kinerja. Ketika resistansi sistem dirancang secara berlebihan, titik pengoperasian sebenarnya bergeser ke arah aliran yang lebih tinggi dan daerah tekanan yang lebih rendah, sehingga mengurangi efisiensi dan meningkatkan kebisingan. Dengan mengatur kecepatan kipas (kontrol frekuensi variabel) atau sudut baling-baling pemandu saluran masuk, titik pengoperasian dapat dikembalikan ke zona efisiensi tinggi. Dengan kontrol kecepatan frekuensi variabel, kipas bisa menjaga efisiensi di atas 80% dalam 70%–100% dari nilai aliran udara , dengan penghematan energi yang signifikan—ketika aliran udara turun hingga 80%, daya poros turun hingga 51,2% dari daya terukur (dihitung berdasarkan hukum afinitas), sehingga menghasilkan penghematan listrik sebesar 30%–40% dibandingkan dengan kontrol pembatasan.

Keseimbangan Impeller dan Kontrol Getaran

Ketidakseimbangan impeller adalah penyebab utama getaran berlebihan pada kipas sentrifugal. Menurut standar ISO 1940, impeler kipas industri harus mencapainya tingkat keseimbangan G6.3 atau G2.5 . Untuk diameter impeler yang melebihi 400 mm, penyeimbangan dinamis lapangan sangat penting—setiap kenaikan 10 g·mm/kg pada ketidakseimbangan sisa dapat memperpendek umur bantalan sekitar 15%–20%. Selama pengoperasian normal, kecepatan getaran efektif pada rumah bantalan kipas harus dikontrol di bawah 4,5 mm/detik (nilai "baik" menurut standar ISO 10816); penghentian segera untuk inspeksi diperlukan jika melebihi 7,1 mm/s.

Strategi Peningkatan Efisiensi Energi

Implementasi Penggerak Frekuensi Variabel

Dalam sistem dengan kebutuhan aliran udara yang berfluktuasi (seperti sistem pendingin udara VAV atau sistem pembuangan proses), melengkapi kipas sentrifugal AC industri dengan penggerak frekuensi variabel (VFD) adalah tindakan penghematan energi yang paling efektif. Mengambil a Kipas 15 kW beroperasi 6.000 jam per tahun sebagai contoh: jika beban pengoperasian rata-rata sebenarnya adalah 70% dari beban terukur, konsumsi daya tahunan dengan kontrol kecepatan VFD adalah sekitar 63.000 kWh , dibandingkan dengan 90.000 kWh dengan operasi frekuensi tetap dan pengaturan peredam, penghematan 27.000 kWh setiap tahunnya dengan tingkat penghematan energi sekitar 30%. Periode pengembalian investasi biasanya antara 1,5 dan 2,5 tahun.

Peningkatan Motor Efisiensi Tinggi

Meningkatkan motor efisiensi IE1 atau IE2 lama menjadi IE3 (Efisiensi Premium) atau IE4 (Efisiensi Super Premium) motor dapat lebih mengurangi konsumsi energi. Untuk motor 11 kW, 4 kutub sebagai contoh: efisiensi IE2 sekitar 91%, IE3 sekitar 93%, dan IE4 sekitar 94%. Mengupgrade dari IE2 ke IE3 menghemat sekitar 1.320kWh setiap tahun pada 6.000 jam operasional; memutakhirkan dari IE3 ke IE4 menghemat tambahan 660kWh . Meskipun motor berefisiensi tinggi meningkatkan biaya pengadaan sebesar 15%–30%, total biaya siklus hidup berkurang secara signifikan.

Optimasi Ketahanan Sistem

Untuk setiap peningkatan resistansi sistem saluran sebesar 100 Pa, daya poros kipas meningkat sekitar 5% –8%. Langkah-langkah berikut dapat secara efektif mengurangi resistensi sistem:

• Minimalkan tikungan dan reduksi yang tidak perlu; setiap tikungan 90° menambah kira-kira 50–150 Pa perlawanan
• Pilih filter resistansi rendah dan ganti media filter yang tersumbat secara teratur; resistensi filter yang tersumbat dapat melonjak dari awal 100–200 Pa to 500–800 Pa
• Rancang penampang saluran dengan benar, kendalikan kecepatan udara di dalam 8–12 m/s jangkauan; kecepatan udara yang terlalu tinggi secara signifikan meningkatkan kehilangan tekanan dinamis
• Bersihkan akumulasi debu saluran secara teratur; untuk setiap peningkatan penumpukan debu sebesar 1 mm, resistansi saluran meningkat sekitar 3%–5%

Tren Perkembangan Masa Depan

Dengan kemajuan Industri 4.0 dan manufaktur cerdas, kipas sentrifugal AC industris berkembang menuju kecerdasan, efisiensi tinggi, dan modularitas. Penggemar pintar terintegrasi dengan Sensor IoT dapat memantau getaran, suhu, arus, dan parameter lainnya secara real time, menggunakan komputasi tepi untuk memprediksi masa pakai bantalan dan kondisi keausan impeler. Hal ini memungkinkan peralihan dari "pemeliharaan terjadwal" ke "pemeliharaan prediktif", yang diharapkan dapat mengurangi waktu henti yang tidak direncanakan sebesar 40%–60% .

Dalam hal efisiensi energi, mengadopsi kipas sentrifugal industri generasi baru motor keengganan sinkron berbantuan magnet permanen (PMaSynRM) dapat mencapai efisiensi melebihi kelas IE5, meningkatkan 3% –5% dibandingkan motor induksi tradisional. Sementara itu, impeler dan volute biomimetik yang dioptimalkan melalui desain CFD (computation fluiddynamics) dapat meningkatkan aliran udara sebesar 8%–12% tanpa meningkatkan konsumsi energi, sekaligus mengurangi kebisingan 3–5 dB(A) .

Desain modular membuat pemasangan, pemeliharaan, dan peningkatan kipas menjadi lebih nyaman. Modul motor standar, modul impeler, dan modul pengontrol dapat digabungkan dengan cepat, sehingga mengurangi waktu penggantian impeler atau motor di lokasi dari biasanya. 4–6 jam hingga kurang dari 1 jam , secara signifikan meminimalkan dampak pemeliharaan terhadap produksi.
